钣金加工 数控冲床
模具
钣金加工
数控冲床
NEX模具（EM标准）
只要一把扳手就能实现高度调整和冲芯装卸，模具维护时间大幅减少。用于EM系列时能最大发挥其特长，生产效率大幅提高。
详细规格
| 模具型号 | 模具尺寸 (英寸) |
弹簧 | 导套 | 最大加工板厚 (mm) |
下模 |
|---|---|---|---|---|---|
| NCT长 标准 气吹型 | ½ | NEX弹簧(装置式) | 封闭导套(推荐) 开放式导套(脱模交换式) |
SPC:6.0 AL:6.0 SUS:3.0 |
真空下模 |
| ¼ |

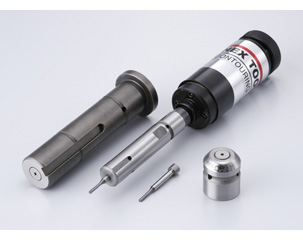

轮廓模具（EM标准）
在0.5mm间距的精密蚕食冲切加工中使原本需要专用模具的特殊加工也可能化。为应对高冲切率做了大量工作。
详细规格
| 模具型号 | 模具尺寸 (英寸) |
尖端冲头直径 (mm) |
适应下模 | 最大加工板厚 (mm) |
材质 |
|---|---|---|---|---|---|
| NCT长气吹型 | ½ | φ2.0 | 局部真空下模型 模具镶块式 |
SPC:1.6 SUS304:1.0 |
尖端冲头:APH 尖端下模:粉末锋钢 |

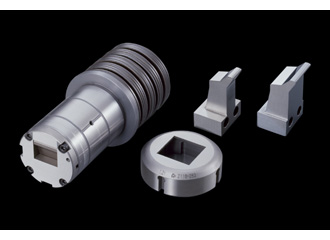

无接刀模具Ⅲ（EM标准）
到夹钳再定位为止可实现无接刀加工。
详细规格
| 模具型号 | 模具尺寸 (英寸) |
冲头刀宽 (mm) |
最大加工板厚 /标准规格 (mm) |
最大加工板厚 /APH规格 (mm) |
连续冲切最大间距 (mm) |
|---|---|---|---|---|---|
| 无接刀Ⅲ TypeB | 3 ½ | 6～10 | SPCC:2.3 AL:3.0 SUS:1.5 |
SPCC:2.3 AL:3.0 SUS:2.0 |
1.6ｔ＜ｔ→20 ｔ≦1.6ｔ→25 |
| 4 ½ | 1.6ｔ＜ｔ→30 ｔ≦1.6ｔ→35 |
寸动折弯模具（EM标准）
使用折弯机有一定危险的小折边弯曲可以在数控冲床上实现加工。此外，仅通过改变下模方向就可应对4种不同板厚。
详细规格
| 模具型号 | 模具尺寸 (英寸) |
弯曲方向 | 弯曲精度 | 板厚/下模4面 (mm) |
尖端冲头宽 (mm) |
|---|---|---|---|---|---|
| 寸动折弯 | 2 | 向下 | ±30' | 0.5 0.8 1.0・1.2 1.5・1.6 |
10/15/20/25/30 |
微连接切断模具（EM标准）
进行工件最终切断和排出的高速微连接分离模具。
从前手工完成的分料作业由数控冲床自动完成。
详细规格
| 模具型号 | 模具尺寸 (英寸) |
最大产品尺寸 (mm) |
|---|---|---|
| 微连接切断 | 3 ½ | 65正方 |
| 4 ½ | 85正方 |
去毛刺模具（EM标准）
模具形状根据产品形状来作成。
通过用数控冲床压反面毛刺来减少去毛刺作业。
详细规格
| 模具型号 | 模具尺寸 (英寸) |
压毛刺量 | 材质 | 板厚 (mm) |
加工方向 |
|---|---|---|---|---|---|
| NCT长 | ½~4 ½ | C 0.2程度 | SPC/AL/SUS | 0.5以上 | 向上 |
刻印用样冲模具（EM标准）
依赖手工制品的区分作业。
从产品上下面给予快速标注，用于工序的消减。
标准模具
AMADA数控冲床标准模具可实现高品质的加工。
特殊模具
AMADA的成形模具可高品质地实现以板加强用和部品安装用为基础的加工以及通风窗等各种成形加工。也制作对应客户规格的其他特殊模具
