切削・钢结构加工 锯床

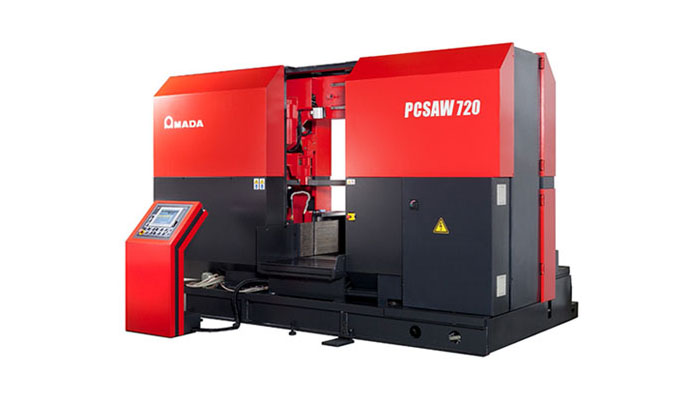

PCSAW系列
切削・钢结构加工
锯床
PCSAW系列
采用AMADA独有的脉冲切削技术，实现切削加工的高速、高精度、低噪音，特别适用于不锈钢、模具钢等难切削材料的切断加工。
特点
特点① 高速切断
- 通过脉冲切削系统的切削阻力降低效果，抑制了齿尖的磨损，实现了高速切断。另外，通过新型的脉冲单元，也实现了低噪音。
特点② 锯床可对应AXCELA
- 搭载了与AXCELA相应的切削条件的CNC，并能最大限度发挥高性能硬质合金锯条AXCELA能力的带锯床。
特点③ 提高锯条寿命
- 搭载网络对应型CNC控制装置，采用混合实时切入控制。通过有效利用最佳切削数据库，实现了高速切断和提高锯条寿命。
特点④ 考虑了工作环境
- 搭载大型防振滚轮，抑制锯条的颤振，发挥了降低噪音的效果。
特点⑤ 考虑工作环境的操作盘
- 自立式的另置主操作盘，可以根据工作空间变更。利用可搬运的副操作盘(选配件)，即使在远离主操作盘的位置进行作业，也能轻松进行。
特点⑥ 工作改善
- 大型工件产生的大量切屑。铁屑输送机的倾斜角度设计为15°，通过减少附着在切屑上切削油量，减少了切屑处理的工作量。
- 快速接近功能采用激光光电传感器方式，提高了固定尺寸的作业效率。
- 通过在滚轮之间预留的行吊钢丝的空间，提高了装载、卸载重材料作业的效率。
特点⑦ 任意设定切断停止高度
- 可以任意设定切断停止的高度位置。有“停止高度”和“切入深度”两种，停止高度设定可以设定切剩下的量，切入深度可以设定切断深度量。
加工样品
详细规格
| 切断能力 （mm） W × H |
带锯条规格 （mm） W × t × L |
马达 (kW) |
允许载荷 (kg) |
机器尺寸 （mm） W × L × H |
|
|---|---|---|---|---|---|
| PCSAW-330 | ○ 330 □ 330×330 | 41×0.9（1.3）×4115 | 带锯条用：3.7×4P 脉冲控制用：0.2×4P 液压用：1.5×4P 切削液用：0.18×2P |
2000 | 2175×2530×1891 |
| PCSAW-430 | ○ 430 □ 430×430 | 54×1.6×6100 | 带锯条用：5.5×4P 液压用：2.2×4P 切削液用：0.25×2P 脉冲控制用：0.09×4P |
3000 | 2850×2113×2023 |
| PCSAW-530 | ○ 530 □ 530×530 | 67×1.6×7000 | 带锯条用：7.5×4P 液压用：2.2×4P 切削油用：0.25×2P 脉冲控制用：0.09×4P |
4600 | 3240×2113×2460 |
| PCSAW-720 | ○ 720 □ 815×715 | 67×1.6×8300 | 带锯条用：11x4P 液压用：3.7×4P 切削液用：0.25×2P 脉冲控制用：0.2×4P |
8000 | 4387×2181×2813 |
